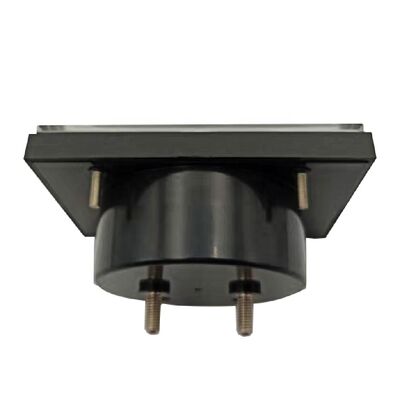

Professional Supplier Analog Panel Meter AC DC Ammeter Voltmeter For Welding Machine

Professional Supplier Analog Panel Meter AC DC Ammeter Voltmeter For Welding Machine

Brand Name: Imhoo
Model Number: M20972-1
MOQ: 5 pieces
Price: $22-28 / piece
Detail Information
Place of Origin:
Jiangsu, China
Features:
High Temperature Resistance
Accuracy Class:
1.5~2.5
Display Type:
Analog Only
Supply Voltage:
300V
Dimensions:
4.5''
Operating Temperature:
0 To 40℃
Measuring Range:
AC1500A/FS.AC5A
Function:
Panel Meter Ammeter
Model Size:
4.5''
Full Scale Deflection Angle:
90°
Operating Humidity Range:
25 To 80%RH
Storage Temperature Range:
-10~+50℃
Storage Humidity Range:
25 To 80%RH
OEM&ODM:
Support
Certificate:
CE ROHS
Sample Time:
7 Days
Highlight:

AC ammeter voltmeter

,

DC ammeter voltmeter

,

Welding Machine ammeter and voltmeter

Product Description
Professional Analog Panel Meter for Welding Machines
High-quality AC/DC ammeter and voltmeter designed specifically for welding machine applications, providing reliable electrical measurement and monitoring.
Professional Supplier Analog Panel Meter AC DC Ammeter Voltmeter For Welding Machine 0 Professional Supplier Analog Panel Meter AC DC Ammeter Voltmeter For Welding Machine 1 Professional Supplier Analog Panel Meter AC DC Ammeter Voltmeter For Welding Machine 2
Technical Specifications
Model M20972-1
Model Size 4.5''
Range AC1500A/FS.AC5A
Full Scale Deflection Angle 90°
Withstand Voltage 50Hz, 2000V for one minute
Operating Temperature Range 0 to 40℃
Case Material Base Material: ABS (environmental protection)
Front Cover Material: Acrylic resin
Payment Methods L/C, D/A, D/P, T/T, MoneyGram
Safety Requirements & Compliance
  • Structural requirements comply with GB/T7676-98 and IEC60092-50 standards for voltage test safety and insulation
  • Reinforced insulation between electrical circuit and case
  • Designed for indoor use at altitudes up to 2000m, Pollution degree 2
  • Measurement category III (not applied for non-JIS products)
  • Maximum working voltage: 300V for DC meters, AC meters (Mean rectifier type), Wattmeters, Varmeters, Power factor meters and Frequency meters
  • Maximum working voltage: 600V for AC meters (Moving iron type)
Professional Supplier Analog Panel Meter AC DC Ammeter Voltmeter For Welding Machine 3 Professional Supplier Analog Panel Meter AC DC Ammeter Voltmeter For Welding Machine 4
Panel Cutout Dimensions (mm)
Model Size A B C D E F
2.5'' 23.75 23.75 23.75 23.75 3.5 54.5
3.5'' 28.5 28.5 28.5 28.5 3.5 66.5
4.5'' 50.8 50.8 51.2 39.2 3.5 71
Panel Dimensions (mm)
Model Size G H L K J
2.5'' 23.75 23.75 23.75 23.75 3.5
3.5'' 28.5 28.5 28.5 28.5 3.5
4.5'' 50.8 50.8 51.2 39.2 3.5
